В якості основного або додаткового джерела тепла в сучасних будинках і квартирах часто використовують електричний тепла підлога. Найчастіше — в якості додаткового, і тут є можливість вибрати. Це може бути суцільне покриття підлоги, або ж просто теплий шматочок невеликій площі в передпокої.
Для невеликих площ, наприклад, дуже зручний надтонкий нагрівальний кабель, а для великих площ — краще підійде одножильний або двожильний нагрівальний кабель (може йти у вигляді мату або на котушці).
Нагрівальний кабель монтують під цементну стяжку, товщина якої залежить від типу кабелю. Краще всього здійснювати монтаж ще на стадії будівництва, або в крайньому випадку ― в процесі капітального ремонту.
Якщо ж ремонт не передбачається, то можна встановити теплу підлогу з надтонкого кабелю (у вигляді матів або нагрівальних секцій), який укладається без теплоізоляції в шар плиткового клею до 10 мм завтовшки, під ковролін, ламінат або лінолеум, в цьому випадку також вийде хороший джерело додаткового тепла.

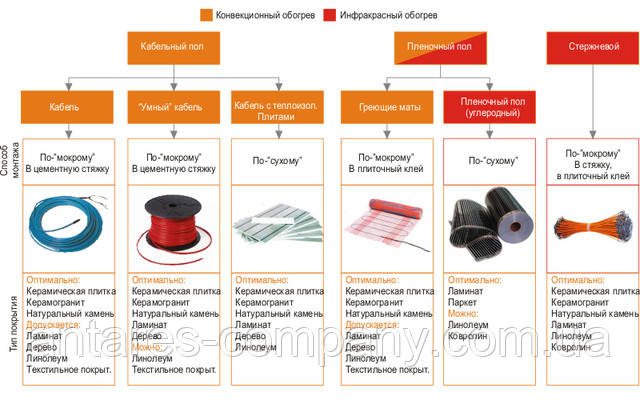

Давайте, однак, розглянемо види сучасних електричних теплих підлог.
На сьогоднішній день типів два:
тепла підлога на основі нагрівальних кабелів;
плівкова тепла підлога.
В якості прикладу тонкого двожильного екранованого кабелювисокої потужності (17 Вт/м) розглянемо кабель ETC 2-17-200 серії Twin Cable від Electrolux. Як легко зрозуміти, обидві жили кабелю є гріють, при цьому потужність однієї такої секції становить 200 Вт, завдяки чому досягається швидкий нагрів підлоги.
Тришарова ізоляція (ізоляція безпосередньо жили, поясна ізоляція, зовнішня оболонка) надійно захищає арамідні жили від пошкоджень і перегріву протягом усього терміну служби. Будучи покладена в плитковий клей, в бетон, або під камінь, такий кабель прослужить довго і надійно, створивши оптимальний мікроклімат в приміщенні.
Кабель забезпечений герметичною тонкої муфтою, що з'єднує нагрівальний елемент з проводом живлення. Сам кабель при цьому складається з безлічі тонких кручених жив, які можна без ризику згинати, завдяки застосованому в ізоляції арамиду (синтетичне ізолююче волокно, в 5 разів міцніше сталі), що приймає деформуючі навантаження на себе, і захищає безпосередньо нагрівальну жилу.
Найбільш поширеним видом теплого поля є нагрівальні мати. Вони являють собою клейку сітку з встановленим на ній нагрівальним кабелем.
Завдяки клейовій основі, мат легко кріпиться до підлоги, потім можна укладати плитку. Незаперечні достоїнства матів, такі як: легкий монтаж, швидкий прогрів, можливість не робити заливку цементної стяжки, роблять цей тип електричного теплого статі найбільш популярним.
Двожильний кабель закріплений на сітці з певним кроком, ширина сітки 50 див. Сітку легко можна різати щоб огинати меблі і т. д. При розрахунку системи враховують площу приміщення, висоту стель, параметри скління, товщину стін, їх матеріал, і т. д. Для застосування теплої підлоги на основі електричних матів в якості основного джерела тепла, потужність повинна досягати 180 Вт/м2, якщо це буде лише додаткове опалення, то достатньо максимум 140 Вт/м2.
Прикладом нагрівального мату може служити нагрівальний мат AEG HMA TE 50 150. В основі ― двожильний екранований нагрівальний кабель, розміщений на самоклеючій сітці в якості основи. Мат має товщину 3 мм і завширшки 0,5 м. Призначений для монтажу під плитку, в шар плиткового клею без бетонної стяжки.
Названа модель володіє оптимальною потужністю 140 Вт/м2, що дозволяє успішно застосовувати її в якості додаткового (до основного опалення) джерела тепла. Товщина керамограніта або плитки не має визначального значення, крім того, мат придатний і для вологих приміщень, т. к. має клас захисту IPX7.
Порівняно нове рішення — плівковий тепла підлога. Порівняно з кабельними системами, плівкова тепла підлога використовує в своїй роботі інфрачервоне випромінювання, на кшталт сонячного тепла. Інфрачервоний плівковий тепла підлога Caleo — один з найбільш вдалих і популярних представників даної технології.
Полімерна плівка, що складається із захисного шару, поліестеру, і наповнювача з срібною і карбонової паст, що утворюють карбоновий нагрівальний елемент, має товщину всього 0,4 мм. Фірмова технологія GRIDIRON-S запобігає ризик іскроутворення, роблячи конструкцію безпечної та надійної.
Механізм виникнення тепла тут відрізняється від кабельних підлоги. Наповнювач в плівці піддається дії електричного струму, який подається по мідних провідників, внаслідок чого ініціюється інфрачервоне випромінювання, або іншими словами — теплове випромінювання, з поверхні плівки. Карбонові випромінювачі при цьому надійно заламіновані.
Оскільки термічна плівка досить тонка, її можна укладати прямо під підлогове покриття, будь то лінолеум, ламінат або ковролін, і не потрібно ні бетонної стяжки, ні навіть плиткового клею, тобто монтаж повністю сухий. Смуги шириною 50-60 см можна розрізати по лініях розрізу, і монтувати секціями.
Для здійснення монтажу не потрібно професійних навичок, досить витратити пару годин часу, і підлогу середньої кімнати повністю оснащений економічною системою (на 20% ефективніше кабельної).
Для невеликих приміщень, плівкова тепла підлога може стати повноцінною заміною традиційної системи опалення, до того ж інфрачервоне випромінювання корисно. Крім того, варто відзначити, що термополосы включаються в електричну мережу паралельно, тому навіть якщо одна зі смуг вийде з ладу, інші продовжать працювати, і без тепла ви точно не залишитеся.
Є і ще один, досить незвичайний тип інфрачервоного теплої підлоги -інфрачервоний нагрівальний мат Unimat. Ця технологія не має аналогів, вона абсолютно інноваційна. В її основі — нагрівальні стрижні, які складаються з карбону, срібла і графіту, сполучені в мат.
Монтується такий мат під плитку або керамограніт, як і кабельні мати. Мат довільно подовжують або скорочують, залежно від приміщення і структури зон обігріву. Функція саморегуляції відключає живлення мата по досягненні заданої температури підлоги, що робить мат Unimat повністю безпечним, і він не перегрівається навіть якщо його замкнути меблями.
При відключенні по саморегуляції стрижні залишаються гарячими, і це дає економію до 60% порівняно з кабельними полами. Такий мат може бути як основним, так і додатковим джерелом тепла в житловому приміщенні.
У процесі укладання Unimat під плитку, додають тепловіддзеркалюючий підкладку, при цьому загальна товщина плиткового клею разом з підлоговим покриттям не повинна бути менше 2 см, щоб система працювала коректно, і підлогу прогрівалося рівномірно.
