Способи керування світильниками без застосування стаціонарних вимикачів все більше набирають популярність у населення. Це пояснюється зручністю використання і широкою доступністю у продажу комплектів, що дозволяють досить просто перевести вже працюють люстри на дистанційне відключення або включення.

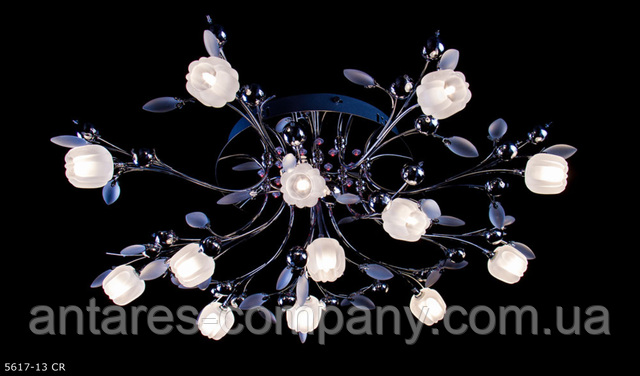

Виробники зараз масово освоїли випуск оригінальних світильників з світлодіодними лампами і гірляндами, які створюють гарні освітлювальні ефекти при економному витрачанні електроенергії.
Ними можна користуватися не піднімаючись з крісла, дивани з допомогою маленького пульта.
Принцип дистанційного керування світильниками
За основу дистанційного керування взято перехід від традиційних вимикачів, розташованих на стінах кімнат і з'єднаних проводами з люстрою і квартирним щитком, на використання каналів радіоуправління. Для цього застосовуються:
радіопередавач, вмонтований у малогабаритний і зручний пульт;
радіоприймач, який приймає команди від користувача і передає їх виконавчого блоку;
системи електричного живлення пульта і приймача.
Конструктивно радіоприймач розташовують на одній електронній платі з блоками живлення, логіки і виконавчих органів на релейних ключах і називають одним словом — «контролер». Його живиться від квартирної електропроводки, розміщують поблизу люстри і підключають до неї дротами.
Радіосигнал від пульта, прийнятий антеною і посилений радіоприймачем, обробляється логікою і надходить на комутаційний блок, який здійснює підключення певних світильників.
Технічні можливості дистанційного керування
Всі перераховані вище елементи можуть мати різний набір функцій і, відповідно, відрізнятиметься складністю конструкції і вартістю. Розглянемо їх характеристики на прикладі поширеного бюджетного варіанти комплекту, зображеного на фотографії.
Пульт і контролер створені для спільної роботи один з одним. Вони налаштовані на одну частоту і, крім того, використовують спеціально створений під них алгоритм шифрування радіосигналів. Це робиться для того, щоб виключити управління люстрою від власників інших квартир, які користуються аналогічною апаратурою.
Але, варто розуміти, що при поломці одного з цих елементів і необхідність заміни іншим, доведеться купувати новий пульт спільно з контролером.
Розглянутий комплект працює з трьома автономними каналами освітлення, кожен з яких може володіти навантаженням до 1 кіловата, що для домашнього застосування більш ніж достатньо навіть при використанні потужних ламп розжарювання. Однак, при роботі люмінесцентних або енергозберігаючих ламп слід враховувати, що їх пускові струми до чотирьох разів перевищують номінальні значення.
Для управління каналами освітлення на пульті встановлені 3 кнопки: А, В, С, а четверта D призначена для включення світильників або повного зняття напруги з них.
Видалення цього пульта від контролера на восьмиметрове відстань цілком достатньо для наших квартир, хоча в продажу є моделі радіопередавачів, здатні керувати на відстані в сотню метрів.
Електричне живлення пульта здійснюється від гальванічної батареї, яка додається в комплекті, а контролера — від мережі за допомогою вбудованого в плату блоку.
У розглянутого комплекту є одна особливість: напруга фази і робочого нуля квартирної проводки повинна бути підведена на вхід контролера. Якщо його вимкнути, а потім подати від вимикача при знеструмленому пульті, то люстра починає світитися, минаючи радіоканал.
Це дозволяє керувати світлом люстри без дистанційного управління звичайними настінними вимикачами, але в той же час створює незручності, пов'язані з можливим несанкціонованим її загорянням в нічний або денний час.
Подібний випадок може статися тоді, коли світильники відключені радиопультом, а через виникнення навіть короткочасних несправностей в електропостачальної організації сталося відключення споживачів з подальшим їх включенням. Подання такої напруги контролер сприймає як команди на запуск освітлення.
Конструкції освітлювальних установок для дистанційного керування
Комплекти управління з ПДУ дозволяють управляти роботою будь-яких освітлювальних приладів. Для цього достатньо підібрати їх відповідно з технічними характеристиками:
робочого та пускового струму;
напруги мережі;
частоти.
Оснастити дистанційним управлінням можна будь-яку стару люстру з лампами розжарювання: досить вмонтувати в електричну схему контролер і задіяти пульт.
Зазвичай для цього плату контролера намагаються вмонтувати:
всередину захисного сталевого чохла люстри, закриває дроти світильника;
у стельове отвір близько кріпильного гака;
на місце вимикача.
Останній випадок використовується рідко: він вимагає прокладки додаткових проводів від місця вимикача до освітлювачам.
У сучасних світлодіодних світильників можуть використовуватися комбінації різних джерел світла:
ламп;
гірлянд;
додаткових освітлювачів, створюють спецефекти.
При цьому для деяких джерел можуть знадобитися власні схеми живлення і управління. Прикладом можуть служити гірлянди з сведодеодов , які при включенні починають працювати за заздалегідь підготовленими алгоритмами.
Конструкція світлодіодним люстри з дистанційним управлінням
Це питання розглянемо на прикладі моделі, показаної на вищенаведеній фотографії. Вона випускається з контролером і пультом, що дозволяють використовувати ті ж чотири режими: А, В, С, D.

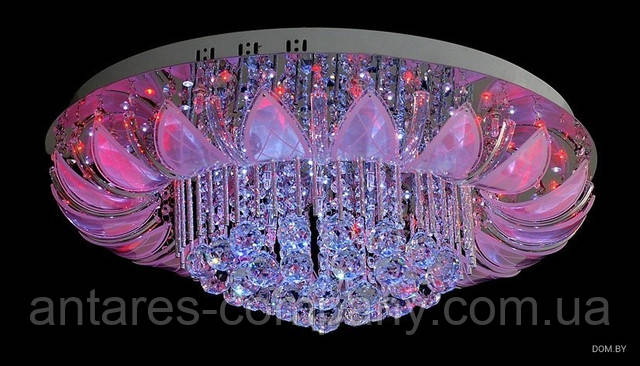

Завдяки своїй конструкції люстра дозволяє створювати різні світлові композиції. Так виглядає одна з них.
Для кріплення на стелі використовується типова кріпильна планка, яка за допомогою дюбелів і шурупів-саморізів кріпиться до несучої бетонній плиті. На підставі люстри зроблені два отвори, через які просмикуються шпильки планки. На їх різьблення нагвинчується декоративні гайки, утримують вагу конструкції через шайби.
Підстава знятої люстри зазвичай виконується порожнистим для розміщення в просторі всіх електричних деталей та забезпечення їх монтажу.
На фотографії виділені:
дроти живлення і захисного РЕ-провідника;
контролер з антеною;
світлодіодні лампи гірлянди;
схема створення спецефектів додаткових світильників.
Більш детально кріплення контролера показано на черговий фотографії. Для наочності з нього знята кришка.
Нижня коробка корпусу контролера у цій люстри міцно приклеєна до її основи. Проте саму плату зовсім нескладно витягти звідти.
На платі чітко проглядаються:
три канали комутації каналів А, В, С, які мають виходу, позначені проводами блакитного, жовтого і білого кольору;
канал включення і відключення пристрою;
мікросхема радіоприймача з проводом антени.
Ці ж елементи можна переглянути на звороті плати.
Канали комутації дозволяють використовувати всі світильники одночасно для створення максимального освітлення або задати половинний режим їх застосування по внутрішньому або зовнішньому контуру.
На верхній частині фотографії добре видно, що червоний провід фази мережі припаяний на контакт доріжки і по ній розводиться за схемою контролера. Робочий нуль спеціально виконаний двома проводами для окремого:
використання в схемі контролера;
живлення ламп, гірлянд з світильників.
Приховані можливості дистанційного керування
Навіть спрощений варіант розглянутої люстри дозволяє додатково використовувати певні функції пристроїв. Можна звільнити хоча б один канал освітлення і задіяти його для інших цілей, наприклад:
маніпулювати окремою групою точкових світильників;
відкривати або закривати штори вікна за допомогою електричного приводу;
керувати роботою проектора або інших електричних пристроїв.
Більш складні моделі контролерів і пультів дозволяють значно розширити перелік виконуваних операцій, здійснюючи їх за певними алгоритмами, здійснюючи:
підбір кольорів;
включення певних груп світильників;
регулювання яскравості;
використання таймера для управління освітленням за графіком.
Розглянуті в статті кнопкові пульти ПДУ зараз зазнають зміни. На схему їм починають впроваджуватися більш досконалі моделі з голосовим управлінням.
Недоліки люстр з дистанційним управлінням
Виробники пультів і контролерів вказують в технічних характеристиках на свою продукцію максимальну температуру експлуатації. У наведених на фотографіях приладів вона становить 85 градусів. Це дуже важлива характеристика, на яку багато хто власники просто не звертають уваги.
Будь-які електричні компоненти добре працюють тоді, коли для них створені відповідні умови. Мікросхеми та напівпровідникові елементи не зазнають перегріву і згорають. Багато сортів легкоплавких припоїв течуть при підвищеному нагріванні.
В якому місці розташовується контролер? Відповідь проста: в самій верхній точці стелі, яка завжди найбільш нагріта. Додатково до всього плата поміщена в непроветриваемую металеву коробочку, заховану в корпус люстри. Далі залишається зіставити потужність навантаження світильників, особливо з лампами розжарювання або галогенними, виділення ними тепла, що витрачається на нагрівання загальної конструкції і зробити висновок про можливе скорочення строків експлуатації, заявлених виробником.
З цієї причини слід завжди оцінювати можливість відводу тепла від електронних компонентів контролера або хоча б способи контролю його температури, ніж багато господарів взагалі не займаються. У цій ситуації розташування електроніки поряд з люстрою, але за винятком передачі теплової енергії ламп на неї буде найбільш прийнятним рішенням.
