Що відбувається в електромережі при обриві нуля

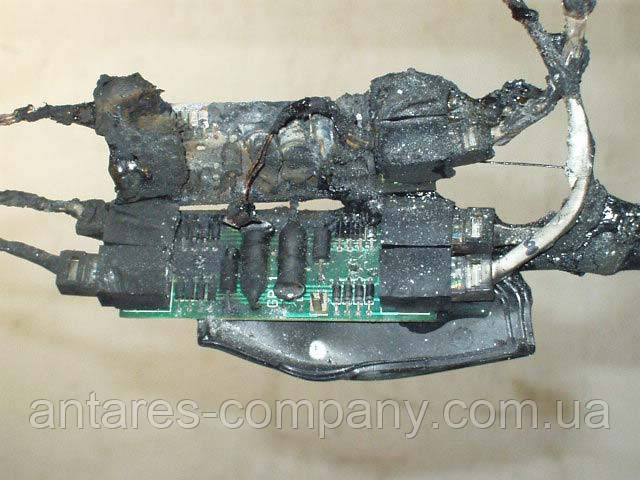

Всіх мешканців під'їзду, а точніше, лівого стояка дев'ятиповерхового будинку споруди 80-х років спіткала біда: раптово перегоріли електродвигуни старих холодильників, що працюють пральних машин, блоки живлення комп'ютерів, радіотелефонів та деякої іншої побутової техніки. Правда, один чоловік помітив, що світло лампочок різко збільшився і швидко зреагував — відключив ввідний автомат електроживлення.
Іншим не пощастило. Багато хто взагалі були на роботі і не могли так вчинити. Про подію дізналися ввечері. Звичайно ж, стали звертатися в ЖКГ, вимагати пояснень, відшкодування збитків...
Директор комунального господарства вник у ситуацію і був змушений задовольнити більшу частину вимог: оплатив ремонт дорогої техніки, але після подання різних документів і довідок. Скільки на це пішло часу та нервів у людей краще не описувати.
Причина події банально проста. Бригада електриків, яка виконувала профілактичні роботи електрообладнання, допустила грубу помилку. Виробник робіт не контролював, а електромонтер-стажист самостійно розірвав «нуль» трифазного живлення.
Процес передачі електроенергії при нормальному підключенні в чотирипровідної системи показаний на малюнку.
Нормальний режим роботи чотирипровідної схеми:
В кожну квартиру або в масштабі під'їзду групу з них з опорами «Ra», «Rb», «Rc» підводиться фазна напруга «А0», «В0», «С0». Його величина зазвичай номінальна: 220 В. При підключенні навантажень по фазах проходить струм, який складається в нульовому проводі.
Схема збалансована. Лінійна напруга 380 В в електрообладнанні квартир відсутня.
Що відбувається при обриві нуля?
Аварійний режим роботи чотирипровідної схеми:
Струм в нульовому проводі протікати не буде: фазна напруга змінено. До всіх квартирах прикладена лінійна напруга за схемою «Зірка без нуля».
Розглянемо на прикладі квартир «а» і «b». Електричне опір приладів Ra і Rb послідовно сумувалась, і через нього пішов струм Iab. Під його дією в кожній квартирі виникло падіння напруги, пропорційний опору включених в мережу електроприлади.
В будь-якій квартирі господар сам розпоряджається електроенергією. Один вимкнув зайвий світло і сидить перед настільною лампою за книгою або взагалі все відключив, а в іншого працює телевізор, холодильник, морозильна камера і багато іншої побутової техніки.
Зрозуміло, що величини Ua і Ub можуть значно відрізнятися від 220 В і не будуть рівні між собою. Вони здатні коливатися від 0 до 380 В, в залежності від схеми підключення приладів в кожній квартирі.
Помилка електриків (неправильне чи помилкове підключення нульового проводу), на жаль, не єдина можлива причина аварійних ситуацій. Обрив нуля можливий і без участі людини, наприклад обрив нульової жили в живильному кабелі, "отгорание" нуля на підстанції, в ввідно-розподільний або квартирному щитку.
Єдиний вихід з створила ситуації — швидко зняти напругу. Можна вручну, але це не надійно: дуже складно встигнути. Автоматичні пристрої захисту від перенапруги в мережі відмінно справляються з такими завданнями.
Для захисту від підвищення напруги в мережі при обриві нульового проводу використовують розчеплювача мінімального і максимального напруги, які розширюють можливості автоматичних вимикачів і ПЗВ з функцією захисту від підвищеної напруги, стабілізатори. Найбільш часто для захисту від аварійних режимів роботи такого типу застосовуються спеціальні реле напруги.
Можна звести до мінімуму кількість відмов побутової техніки і обладнання з-за нестабільної напруги? Виявляється можна. Достатньо тільки в ланцюзі навантажень виконати електромонтаж реле напруги.
