Вікіпедія дає наступне визначення: байпас - обвідний трубопровід технологічних установок, що застосовується для транспортування різних середовищах (рідини, газу) паралельно запірної і регулюючої арматури.

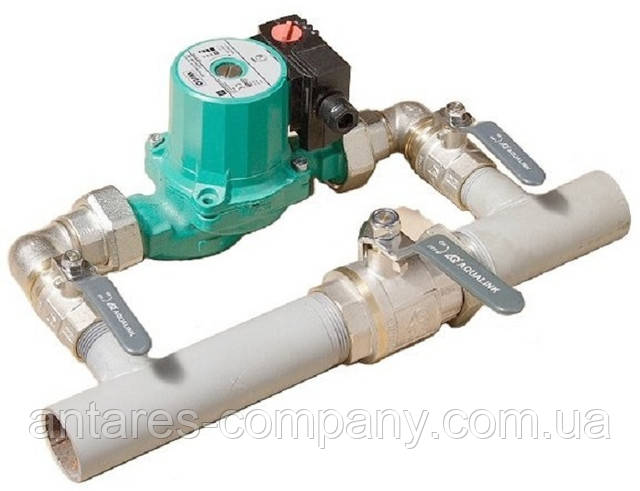

Байпас являє собою трубопровід, що йде в обхід (паралельно) ділянки опалювальної системи. Байпас з двох сторін (вхід і вихід) оточений кранами. Запірна арматура монтується на відрізку труби під насосом, між входом і виходом байпаса. Вся конструкція повинна розташовуватися горизонтально і може бути оснащена фільтром.
Байпас виконує такі функції:
Встановлювати байпас і циркулярний насос рекомендується на відвідну магістраль. Цей прийом дозволяє створити більш сприятливі умови для роботи обладнання і продовжити термін їх служби, так як теплоносій, доходячи до них, буде остигати, а відповідно байпас і насос не буде контактувати з високими температурами.
Даний тип кранів можна застосовувати в опалювальній системі, але роблять це вкрай рідко. Це пов'язано зі способом перекриття просвіту, залишає маленький внутрішній діаметр, що істотно знижує швидкість руху теплоносія і призводить до додаткових тепловтрат. Але у таких кранів є одна перевага – їх можна ремонтувати, замінюючи зношені елементи.
В системах опалення частіше застосовуються кульові крани. Їх застосування не призводить до додаткових тепловтрат, так як вони не впливають на швидкість руху теплоносія. Але мінусом таких кранів буде неможливість з ремонтувати (у разі поломки їх потрібно замінити на нові). Також кульові крани потрібно використовувати регулярно (приблизно 1-2 рази на рік), щоб основний елемент цієї конструкції – кулька не «прикипав» до ущільнювачу.
Кульові вентилі та зворотні клапани використовують у байпасах як запірну арматуру.
Головною відмінністю цих елементів є здатність зворотного клапана працювати без втручання людини.
Але якщо брати до уваги якість і термін служби, то варто віддати перевагу шарового вентиля, так як зворотний клапан може швидко прийти в непридатність під впливом теплоносія з хімічними і механічними (частинки іржі) домішками.
Фільтр і його роль у системі
Конструкцію, що складається з байпасу та циркуляційного насоса, необхідно забезпечити механічним фільтром. Він являє собою сіточку, яка затримує частинки сміття, такі як накип, іржа, окалина, і спеціальний бачок. Фільтр періодично потрібно знімати і чистити.
Фільтр розташовують на відрізку: вхідний кран – насос. І монтують боком вниз.
Якщо система з природною циркуляцією дала збій, то можна повернути її в роботу встановивши циркулярний насос і байпас. Це можна зробити самостійно і без великих зусиль. Установка даної системи має такі переваги:
1. Високий коефіцієнт корисної дії;
2. Швидкий прогрів приміщень;
3. Легкий монтаж;
4. Надійність роботи.
