Зварювання мідних труб або який спосіб з'єднання краще ?(цікаві статті)

Зварювання мідних труб – технологія процесу

Зварювання, пайка і пресування роблять з'єднання мідних труб неразъемным, міцним і надійним. Крім цього, застосовуються способи роз'ємного кріплення. До них відносяться всі види різьблення, фланців, компресії і самофиксирующиеся фітинги. Для даного способу випускається велика кількість фітингів та інших деталей з'єднання. Розглянемо, як виконується робота з мідними трубами при зварювальному способі з'єднання.

Технологія зварювання мідних труб застосовується до виробів діаметром від 108 міліметрів і товщиною стінок від 1.5 міліметра. Виконується вона при температурі 1084 градусів і тільки встик, по торцях труби. Використовується кілька методів:

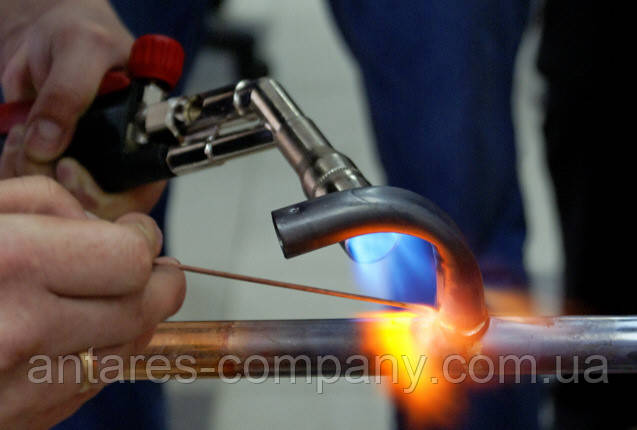

газова зварювання з допомогою ацетилено-кисневої пальника;
зварювання плавким електродом в аргоновому або гелієвої середовищі;
зварювання неплавким електродом.

Для виробів з мідних сплавів застосовується дугове зварювання, а для чистої міді використовується неплавящийся вольфрамовий електрод в середовищі гелію, аргону або азоту. Для зварювання міді потрібно полум'я більш сильне, ніж для сталі, тому застосовується ацетилено-кисневе полум'я. Зварювати мідь необхідно швидко і без перерв, щоб не утворювалися оксиди.

Рада! Щоб шов був більш надійним, слід робити його проковку.

Пресування – найшвидший метод

Вирішуючи питання про те, як з'єднати мідні труби, можна вибрати метод пресування. Технологія такого способу полягає в техніці «холодного» монтажу, яка дає можливість швидко і надійно з'єднувати труби. На сьогоднішній день дана технологія використовується для кріплення виробів з усіх типів металів, пластикових і металопластикових труб. Такий спосіб дає довговічне і надійне з'єднання, яке обмежується лише старінням ущільнення. Операцій, які необхідно провести для з'єднання таким способом, значно менше, ніж в інших методах. За рахунок цього необхідне на роботу час скорочується в кілька разів.

Для того щоб здійснити пресування, необхідно обробити кінець труби і вставити до межі в фітінг. Далі вступає в роботу прес для мідних труб, яким обхватывается місце сполучення. Для тонкостінних матеріалів застосовуються прес-фітинги з обтискними гільзами. Вони дозволяють створити надійний обтиск у внутрішній частині труби, а ущільнювальні кільця роблять з'єднання герметичним.

Важливо! Для більшої надійності такого кріплення, необхідно проконтролювати, щоб труба була введена в фітінг до упору.

Різьбове з'єднання деталей

Різьба на мідні труби не наноситься. Якщо є необхідність виконати різьбове з'єднання мідних труб, то на них надівається різьбовий фітінг, який кріпиться накидною гайкою. Виготовляються такі фітинги з бронзи або латуні, що дозволяє вільно здійснювати переходи на інші матеріали без виникнення гальванічної корозії. При з'єднанні різних діаметрів застосовується розширювач для мідних труб, яким можна «підігнати» окружність до необхідного розміру.

Різьбове з'єднання ділиться на два типи в залежності від методу ущільнення:
«Американка» – деталь з конічним елементом ущільнення. Сполучаються поверхні є конічними або сферичними. При використанні в цьому методі металевого з'єднання зростає стійкість до високих температур.
Сполучаються поверхні є плоскими. При такому методі використовується ущільнювальна прокладка з полімерів. В залежності від температури, в якій будуть експлуатуватися труби, застосовуються різні прокладки, що відрізняються за кольором.

Важливо! При другому методі з'єднання не можна замоноличивать, так як повинен залишатися доступ для проведення періодичного огляду.
